電気工事 新築工事の流れ ~コンクリート造RC編~

こんな方にお役に立てる記事
  • 電気工事はどんなことをするの
  • 実際の工事の流れを教えて
  • 実際に経験者から聞きたい
コバッチ
コバッチ
どうもー
電気工事士コバッチです

今回電気工事の仕事内容を

ご説明致します。

この記事はコンクリート造の建物の

簡単な流れを説明していきます

同じ建物は1つとしてないので、

経験に基づいたコンクリート造の

建物でご説明します。

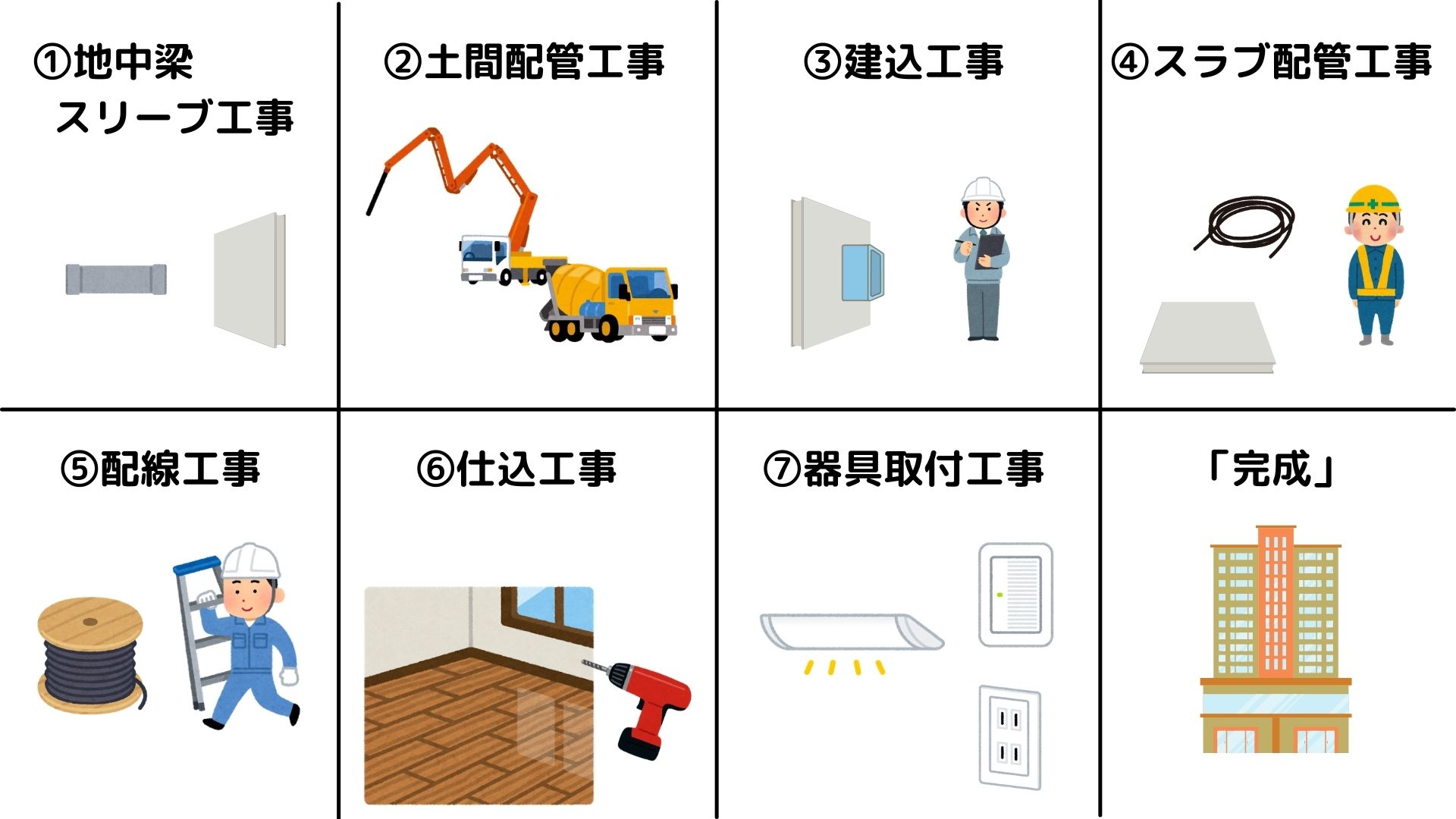

電気工事の簡単な工事の流れ
  1. 地中梁スリーブ入れ
  2. 土間配管工事
  3. 建込工事
  4. スラブ配管工事
  5. 配線工事
  6. 仕込工事
  7. ボード開口
  8. 器具取付工事
戸建て住宅編との違い

「地中梁スリーブ入れ」

「スラブ配管工事」

「建込工事」

上記3点が増えています

前回の記事を見てない方はこちら

コバッチ
コバッチ
簡単に説明していきます



地中梁スリーブ工事

地中梁スリーブ工事とは

建物の土台となる地中梁と

呼ばれるコンクリートの構造体に

太いケーブルを通すために

あらかじめ大きな穴を

あけるようにする工事

地中梁スリーブ工事の目的

コンクリートで造る建物は

大規模な建物が多いです

(ビル、マンションなど)

大規模な建物を造るということは

電気も多く使うということで

使用するケーブルの太さも大きくなります

使用するケーブルを隠蔽するためには

人が通らない地下(地下ピット)などに

配線する必要があり、そのときに

地中梁と呼ばれる構造物が干渉する為

電線を通す穴を開ける必要があります

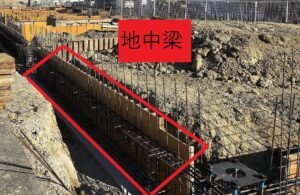

地中梁とは

建物の基礎部分や地下を支える

ために地中で埋められた構造物のこと

大きな穴を開けるために
紙スリーブやVU管
つば付鋼管スリーブを
地中梁に入れます
コバッチ
コバッチ

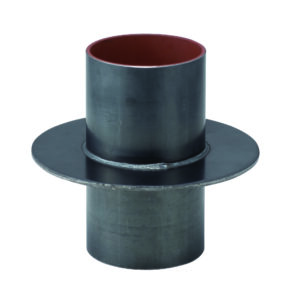

つば付鋼管スリーブ

どうやって工事をするの

地中梁は、鉄筋で組み合わされて

型枠と呼ばれる枠を造って

コンクリートを流し込みます。

型枠が造る前に鉄筋の状態のときに、

必要な場所・適正な寸法をもとに

鉄筋とスリーブを結束線で固定します

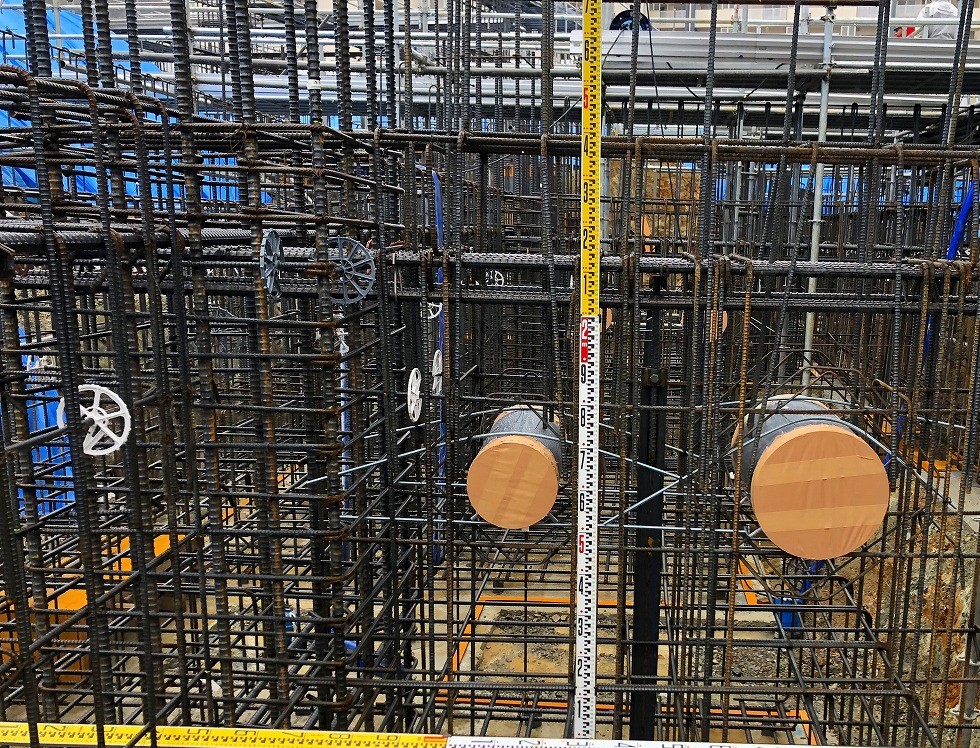

地中梁スリーブ工事風景

土間配管工事

土間配管工事とは

コンクリートの床に直接電線を

埋め込むと電線が傷つき、または

電線の抜き替えが不可能になるので

電線を保護するPF管と呼ばれる配管を

床のコンクリート内に打込む工事

土間配管の目的

全ての建物に共通するのは

まず建物の土台となる基礎工事その後

床のコンクリートを打設します

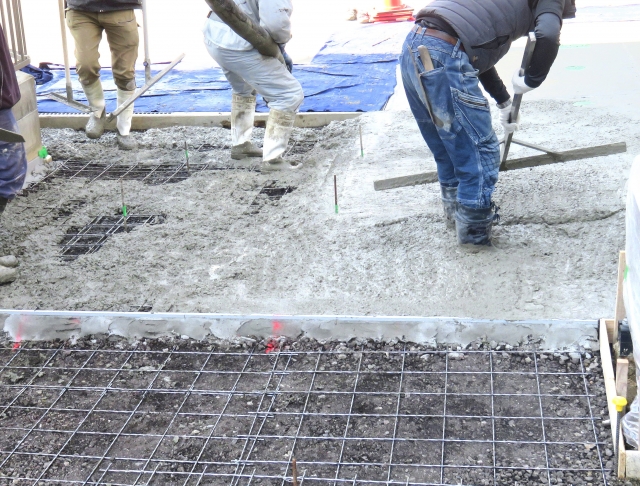

コンクリート打設風景

コンクリート造の場合も戸建て住宅同様に

配管・配線を隠すために、

床のコンクリートと一緒にPF管と呼ばれる

保護管を一緒に埋めてしまいます

配管を保護するPF管を
入れることにより
電線の配線がしやすく
電線の入替もできるんだよ
コバッチ
コバッチ
PF管

どうやって工事をするの?

まずコンクリートは、

コンクリートの弱点である引っ張り力を

補う鉄筋を敷く必要があります。

詳しく説明すると
うっ!!となるので
ここではそういうもの
だという認識でOK
コバッチ
コバッチ

鉄筋を敷いたところに

PF管という保護管、決まった長さで

結束線と呼ばれる細くて柔らかい針金を使い

鉄筋またはワイヤーメッシュに固定をします

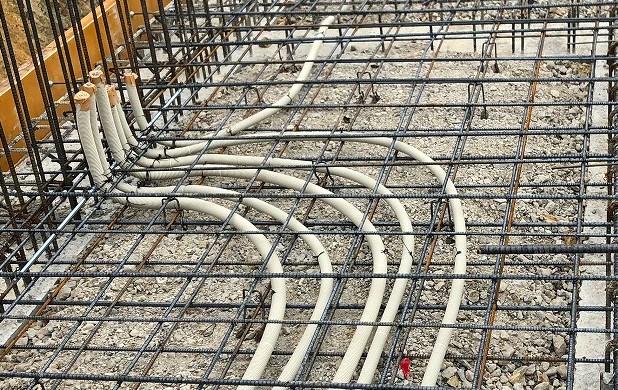

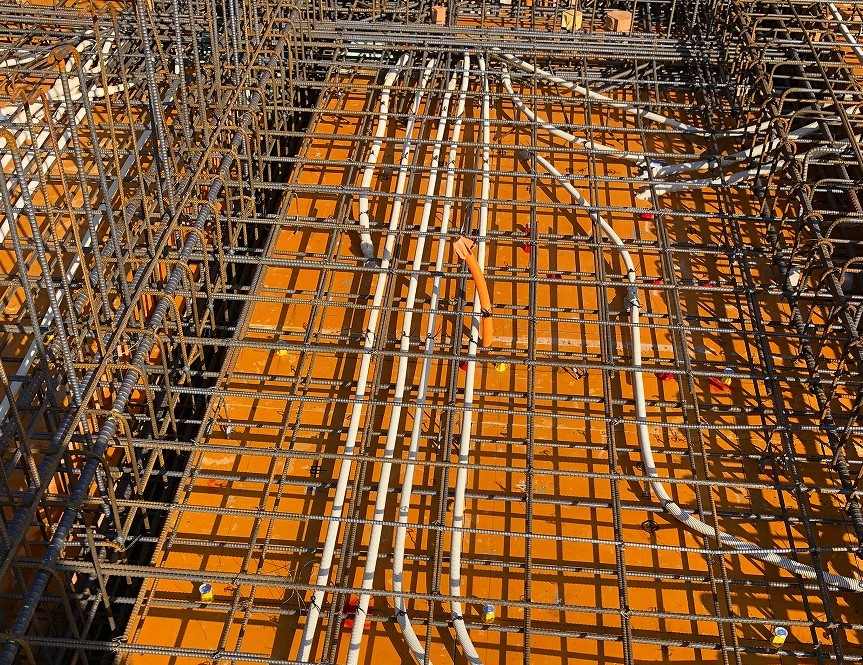

土間配管工事風景

建込工事

建込工事とは

コンクリートの壁に

必要に応じて、樹脂BOXや樹脂配管を

コンクリートの壁内に取り付け又は

配管を行うための工事

建込工事の目的

コンクリート造の場合、

壁がコンクリートで完成する場合

スイッチやコンセントなどは

コンクリート内に樹脂BOXを

取付ける必要があります

または上階へ電線を通すために

PF管を壁内を通し上階へ

配管するため必要があります

樹脂BOX

どうやって工事をするの

壁のコンクリートも地中梁と同様

鉄筋を組んで型枠を組み立てます

型枠を造る前に鉄筋にBOXや配管を

結束線で鉄筋に固定します

しっかり固定しないと
コンクリートでBOXが
取れたりしたら大変
コバッチ
コバッチ

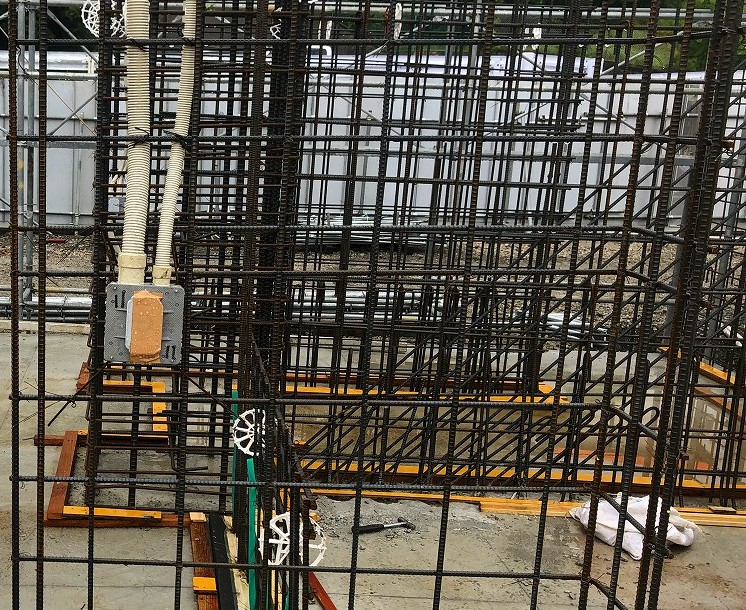

建込工事風景

スラブ配管工事

スラブ配管工事とは

建物の階数それぞれの床(スラブ)に

土間配管同様に電線を保護するPF管

と呼ばれる配管、樹脂ボックスを

コンクリート内に取付固定する工事

スラブ配管の目的

先ほどの土間配管とほぼ目的は同じですが

すこし違う点が、土間配管は最下層の床

スラブは各階の床になります

例でいうと

スラブは2階の床=1階の天井になります

なので1階の天井に照明器具などが

付く場合などは樹脂BOXや配線を支持する

材料を取り付ける必要があるのが違いです

ここでいうスラブとは

最下層の床以外の

各階の床のコンクリートを指す

どうやって工事をするの?

土間配管工事と同様に配管を

結束線と呼ばれる細くて柔らかい針金を使い

鉄筋またはワイヤーメッシュに固定をします

また樹脂BOXを釘等で型枠に固定します

スラブ配管工事風景

配線工事

配線工事とは

電気を使用する機器に

(照明・コンセント・エアコン)

電気が流れるように電線を必要な

場所に配線するための工事

配線工事の目的

電気を使用する機器に

電気を送るための電線を

それぞれ使用する場所に

配線・配管をしていきます。

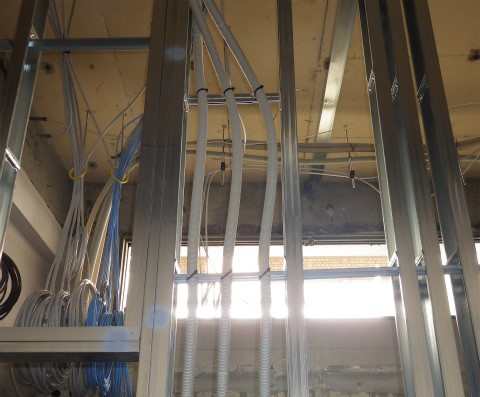

配線工事風景

どうやって工事をするの?

戸建て住宅の場合は木軸で

説明したので

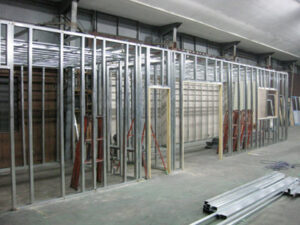

今回軽量鉄骨材で説明します。

軽量鉄骨材とは

内装工事に用いられる材料

天井や壁の下地に(骨組み)に

用いる、LGSとも呼ばれる

軽量鉄骨材も同様に電気を使用する

機器の場所まで配線や配管をしていき、

電線を軽量鉄骨材に用いる寸切りに

ケーブル支持材を使用して配線していきます

ケーブル支持材
ケーブルラック等
様々な配線方法が
あるけど今回は
簡易的に説明しています
コバッチ
コバッチ

仕込工事

仕込工事とは

コンセントや照明器具を固定するため

あらかじめ壁内や天井内に

ボックスや固定支持材を設置する事

仕込工事の目的

照明器具等の重量があるものは

万が一、普段生活しているときに

照明器具の落下やぐらつきを防ぐため

にも必ず仕込工事が必要になります。

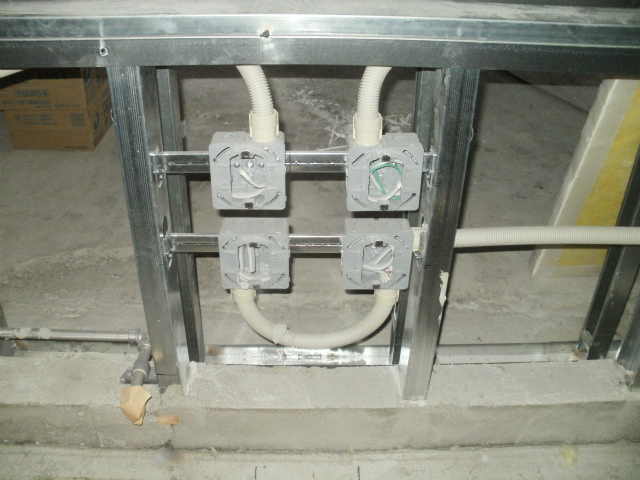

仕込工事風景(コンセント取付)

どうやって工事をするの?

軽量鉄骨材の場合だと

コンセントやスイッチが

設置する壁(間仕切り壁)に

軽量鉄骨材取付用の金物を取付

ボックスをビスなどで固定します

天井の場合だと、照明器具などの

重量があるものは

照明器具が設置する天井に寸切りを

スラブから固定する方法があります

仕込工事を疎かにすると
最後の器具取付工事が
大変になるよ!!
コバッチ
コバッチ

ボード開口工事

ボード開口工事とは

先ほど仕込工事で行った

ボックスにボードと呼ばれる

壁の材料を貼った後に

コンセントやスイッチを取り付け

できるように穴を開けていく工事

ボード工事の目的

コンセントやスイッチなどは

極力大きく壁から出ないように

壁の中に埋め込んでいます

そこで埋め込むために先ほどの

ボックスを仕込んだところに

穴をあける工事が必要になります

生活する人がスイッチやコンセントに

ぶつけない為や見栄えを

良くするためにです

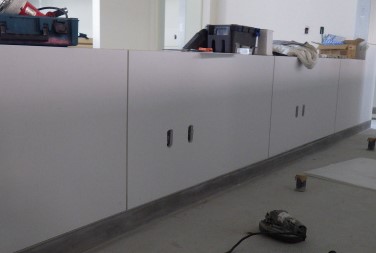

ボード開口工事風景

どうやって工事をするの?

あらかじめボックスを設置しているところに

目印をしておき、

引き廻しやボックス専用の電動工具で

穴を開けるようにします

器具取付工事

器具取付工事とは

一番最後の仕上げ

壁や天井が塗装やクロス等

仕上げった箇所に分電盤や

照明器具やコンセント、スイッチを

取り付ける工事になります

器具取付工事の目的

必要な場所に明かりや機器を

利用する人が過ごしやすいように

照明器具やスイッチコンセントを

設置するために行います!!

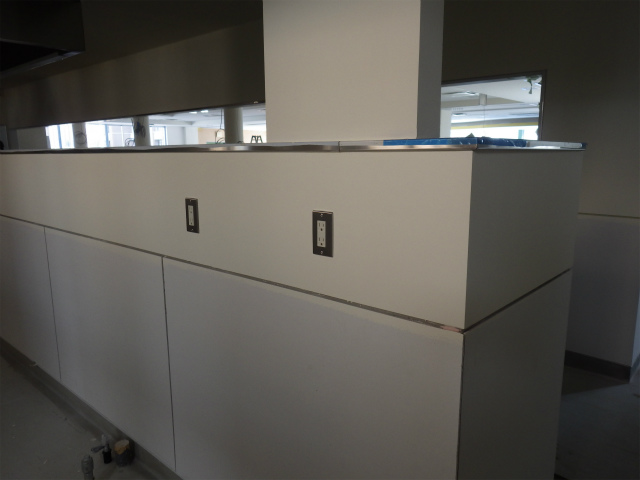

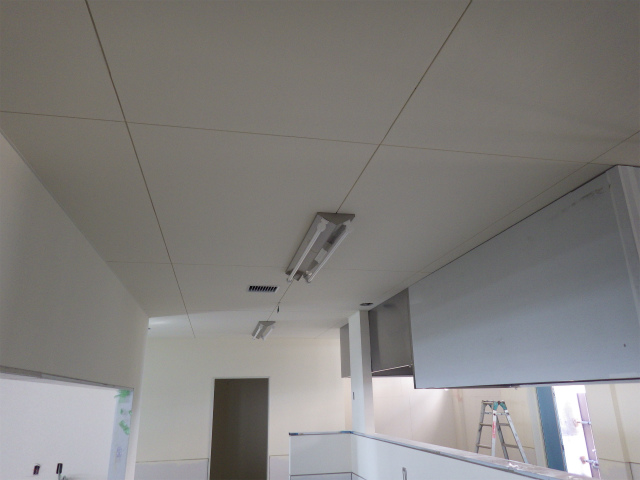

器具取付工事風景1
器具取付工事風景2

どうやって工事をするの?

仕込工事で設置したボックスに

コンセントをビスで固定したり、

あらかじめ天井に設置した

寸切りに照明器具を固定します

もうここまでくれば
完成です
コバッチ
コバッチ

まとめ

今回はコンクリート造で説明しましたが

戸建て(木軸)と比べると

作業量が増えています。

ですがそこまで難しいことはありません

今回も部分部分でしか簡易的にしか

説明していないので細かい工事内容は

ありますが、戸建て住宅同様

大まかに仕事の流れを知っているだけでも

理解度が深まり、仕事への取り組みも

違ってきます。

電気工事を始められる方

DIYをされる方などにも

お役に立てれば嬉しく思います
